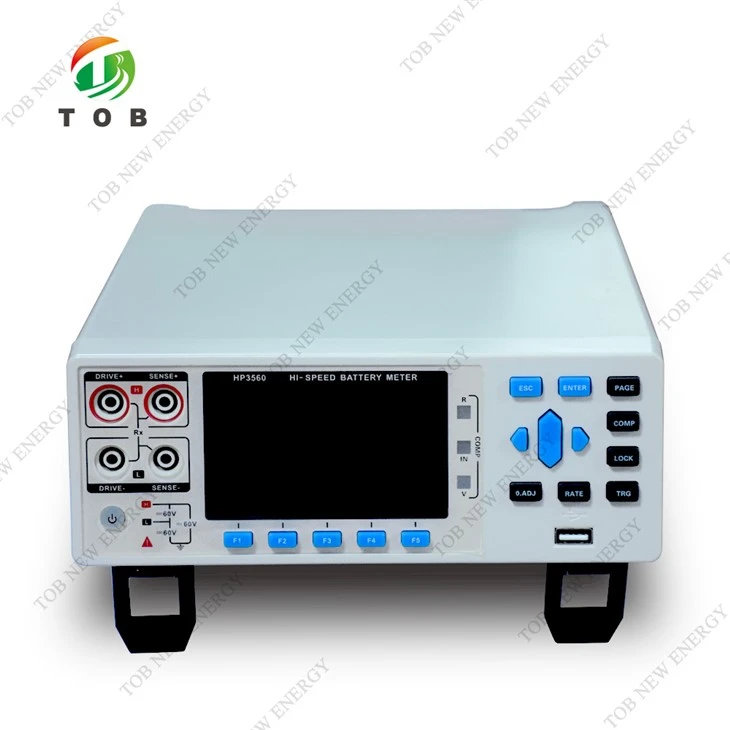

בודק התנגדות פנימית של מתח סוללה

בודק התנגדות פנימית של סוללה מדויקת

דֶגֶם

TOB-HP3560

לְהַצִיג

LCD צבעוני 3.5 אינץ' TFT

מקור אות

1kHz±0.2AC; משרעת זרם בדיקה < 100mA

בדיקת פרמטרים

התנגדות AC (ESR), מתח DC (DCV)

התנגדות AC (ESR)

טווח בדיקה

0.1μ Ω-3kΩ

דיוק

{{0}}.5 אחוז ±10 dgt (טווח 3mΩ); 0.3 אחוז ±5 dgt (טווח 30mΩ/300/3Ω/30Ω/300Ω/3kΩ)

טווח 3mΩ MEDIUM פלוס ±5 dgt, FAST פלוס ±10 dgt, EX. FAST פלוס ממשלתי 30 דגט;

טווח 30mΩ-3kΩ MEDIUM/FAST פלוס ±2 dgt, EX. FAST פלוס ±3 dgt

טווח

2mΩ

30mΩ

300mΩ

3Ω

30Ω

300Ω

3kΩ

תצוגה מקסימלית

3.1000

31.000

310.00

3.1000

31.000

310.00

3100.0

פתרון הבעיה

0.1uΩ

1uΩ

10uΩ

100uΩ

1mΩ

10mΩ

0.1Ω

מדידת זרם

100mA

100mA

10mA

1mA

100uA

10uA

10uA

טווח בדיקה

10μ V-60V

דיוק

±0.3 אחוזים rdg.±5dgt

MEDIUM/FAST)plus±2dgt,EX.FASTplus±3dgt;

טווח

6V

60V

קריאה מקסימלית

6.00000

60.0000

פתרון הבעיה

10uV

100uV

קצב דגימה

איטי: 3 פעמים/שניות, בינוני: 20 פעמים/שניות מהיר: 50 פעמים/שניות, EX. מהיר: 100 פעמים/שנייה

תיקון

כל הטווחים קצרים מאופסים

משווה

ניתן לתכנת 30 רשומות 7-מיון ציונים

תוצאה: התנגדות ומתח Hi/IN/Lo;

שיפוט סינתטי: (GD/NG/P1/P2/P3, הילוך של תוצאת שיפוט ההתנגדות ותוצאת שיפוט המתח);

פעולות אחרות

ניהול קבצים, ייצוא דיסק U

מצב טריגר

הדק פנימי/ידני/חיצוני/אוטובוס/אוטומטי

מִמְשָׁק

RS-232C/Handler（ממשק PLC）/ USB（מארח）LAN

ספק כוח

מתח:100V-240V AC תדר:47Hz-63Hz

Pmax

10W

ממדים

325 מ"מ*215 מ"מ*96 מ"מ (L*W*H)

מִשׁקָל

3 ק"ג
