מכונת קידוח לייזר רדיד נחושת

דגם: TOB-F200W-T3
TOB-F200W-T3 היא מכונת קידוח לייזר בנייר נחושת מגלגל לגלגול עם שלושה לייזרים סיבים של 200W ושלוש עדשות שדה סריקה בגודל 100x100 מ"מ. הוא מריץ נייר כסף של עד 300 מ"מ רוחב ועובי 10 מיקרומטר, מחזיק את קוטר החור וגובה החור עד ±0.01 מ"מ, ומתקן את מיקום האינטרנט בתגובה של 1ms.

שלח החקירה

שוחח עכשיו

הצגת המוצר

Xiamen TOB New Energy Technology Co., Ltd היא אחת מהיצרניות והספקיות האמינות ביותר של מכונת קידוח לייזר בנייר נחושת בסין. ברוכים הבאים לקנות מכונת קידוח לייזר בנייר נחושת באיכות גבוהה במחיר תחרותי מהמפעל שלנו. אם יש לך שאלה לגבי שיתוף פעולה, אנא אל תהסס לשלוח לנו דוא"ל.

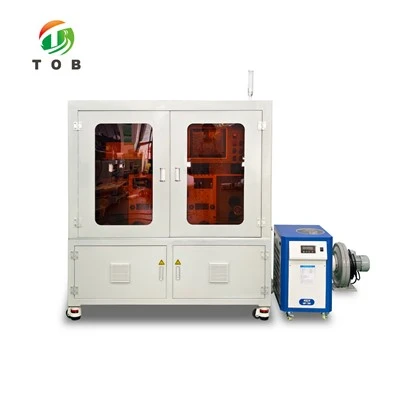

מכונת קידוח לייזר רדיד נחושת

מִפרָט

סקירת מוצר

ה-TOB-F200W-T3 היא מכונת קידוח לייזר בנייר נחושת מגלגל לגלגול שנבנתה עבור רדיד אספן זרם של סוללת ליתיום-יון. הסט האופטי הוא משולש ולא בעל ראש יחיד: שלושה לייזרים סיבים של 200W, שלושה גלונומטרים סריקה במהירות גבוהה ברמת דיוק גבוהה ושלוש עדשות שדה סורקות 100×100 מ"מ, הפועלות על פני טווח קידוח של 300×300 מ"מ על פלטפורמת 320×320 מ"מ. רדיד נחושת ברוחב של עד 300 מ"מ ובעובי של עד 10 מיקרומטר מטופל על פירי פתיחה והיפוך של 3 אינץ', עם סלילה אוטומטית לקוטר גליל מרבי של 300 מ"מ.

המכונה בנויה סביב טיפול באינטרנט כמו סביב הלייזר. מערכת התיקון מחזיקה את מיקום נייר הכסף ל-±0.2 מ"מ עם תגובה של 1ms, ודיוק התיקון הכולל מצוין כ-±0.15 מ"מ, שהיצרן מתייחס לסדירות הקצוות של חומר הגלם. גם התנתקות וגם לאחור פועלות על מנועי סרוו עם הידוק מהיר ופרמטרים המוגדרים על מסך מגע בגודל 4.3 אינץ', בעוד שעמדת המפעיל היא מחשב Windows 10 עם צג בגודל 12.4 אינץ' לפחות. אורך הקידוח נקבע על מסך המגע כך שהמכונה עוצרת את עצמה בסוף האורך.

מפרט טכני

1. תצורת מערכת לייזר

פָּרִיט	מִפרָט	מותג	כמות (סטים)
מקור לייזר	לייזר סיבים / הספק: 200W	/	3
גלונומטר סריקת לייזר	מהירות גבוהה, דיוק גבוה	סייפוסן	3
עדשת שדה סריקת לייזר	100*100 מ"מ	JGZOE	3

2. פרמטרי ביצועים עיקריים

פָּרָמֶטֶר	עֵרֶך
מידות המכונה	כ. 500מ"מ × 1000 מ"מ × 1600 מ"מ
פוּנקצִיָה	קידוח נייר כסף
לחות / טמפרטורה	5-50 מעלות / 10-90%
רעש מכונה	מתחת ל-60dB
רוחב חומר נייר כסף נחושת	פחות או שווה ל-300 מ"מ
עובי חומר רדיד נחושת	פחות או שווה ל-10 מיקרומטר
מהירות קידוח	כ. 100 מיקרומטר: 0.013/דקה; 200 מיקרומטר: 0.016/דקה; 500 מיקרומטר: 0.085/דקה (בכפוף לעיצוב החור בפועל)
דיוק בקוטר החור	± 0.01 מ"מ
דיוק גובה החור	± 0.01 מ"מ
דיוק תיקון קצה	± 0.2 מ"מ
בקרת תיקון קצה	תגובה 1ms
דיוק תיקון כולל	± 0.15 מ"מ (קשור לסדירות הקצוות של חומר הגלם)
קוטר גליל נייר כסף נחושת	פחות או שווה ל-300 מ"מ
מצב פעולת המכונה	סלילה אוטומטית (קוטר גליל מקסימלי 300 מ"מ)
פתח קוטר פיר	3 inch
קוטר פיר לאחור	3 inch
טווח קידוחי לייזר	300 מ"מ × 300 מ"מ
גודל פלטפורמת קידוח	320 מ"מ × 320 מ"מ
אנרגיית לייזר	200W
חיי לייזר	גדול או שווה ל-100000 שעות (ללא תחזוקה)
ממשק תפעול	מסך מגע 4.3 אינץ'
התקן קלט עזר	מחשב Windows 10 מסופק, צג גדול או שווה ל-12.4 אינץ'

3. פונקציות מכניות ואלקטרוניות

לֹא.	פוּנקצִיָה
1	למכונה נורית חיווי מצב ברורה בשלושה צבעים ופונקציית אזעקה קולית וחזותית
2	שולחן העבודה מצויד בלחצני ידני, אוטומטי, הפסקה ועצירת חירום
3	לאחר תקלה חמורה במכונה, המכונה מושבתת ומופעלת מחדש, והציוד חוזר למצבו ההתחלתי
4	מצב ידני ואוטומטי עוברים באמצעות כפתור
5	ניתן להדק במהירות את תחנות השחרור והריצה לאחור
6	גם ההתנתקות וגם ההילוך לאחור משתמשים במנועי סרוו, ופרמטרי הבקרה נקבעים בממשק מסך המגע
7	אורך הקידוח נקבע על מסך המגע; כשהמכונה מגיעה לאורך שנקבע היא נעצרת אוטומטית ונותנת אזעקה קולית וחזותית, עם הנחיה בממשק מסך המגע
8	במצב אוטומטי, לקידוח שלם של גליל: כשנגמר גליל ההתפרקות, המכונה נעצרת לאחר עיכוב ונותנת אזעקה קולית וחזותית, עם הנחיה בממשק מסך המגע; ניתן להגדיר את זמן ההשהיה
9	פסולת קידוח נאספת בקופסת איסוף פסולת; כל צורת חור עקבית, 99% מהפסולת מוסרת, והיא אינה נדבקת לחומר
10	דף הבית של מסך המגע מציג את אורך הגליל הקדוח במ"מ, עם שגיאת תצוגה של ± 2 מ"מ
11	ניתן לזכור פרמטרים של מכונה בקבוצות; ניתן לערוך ולשמור את שמות הקבוצות
12	למכונה שאיבת אדים ושאיבת אבק
13	אם הלייזר אינו פולט אור ברציפות במהלך הפעולה, המכונה נעצרת ונותנת אזעקה קולית וחזותית
14	הרכיבים המשמשים במעגל עומדים בתקני CE
15	רגלי המכונה משתמשות בגלגלי Fuma
